Profi-Classic-Integral
Die Deckeneinbau-Lösung für geschlossene bzw. bereits vorhandene abgehängte Decken.

Technische Spezifikationen

• Professionelle Rollbildwand für den stationären Betrieb

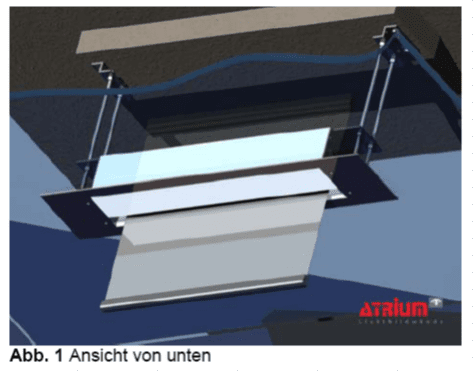

• Für den Deckeneinbau in bereits geschlossene/vorhandene Deckenabhangsysteme nach DIN 19045 Teil 1–4
• Inkl. Set bestehend aus umlaufenden Auflagewinkeln 30 x 30 x 3mm, abschraubbaren Abdeckblechen an den Kopfseiten (alles in RAL 9010 Reinweiß) und einem Deckenabhangset (4 Stück Gewindestangen M10 sowie 2 Stück Z-Winkel)
• ScreenCase aus 2 mm starkem Aluminiumprofil mit Querschnitt (120 x 120 mm)
• RAL 9010 Reinweiß pulverbeschichtet
• Die auf der Oberseite befindlichen, durchgängigen Nutenkanäle (mit verschiebbaren
  Hammerkopfschrauben, M8 Gewinde) erlauben flexible Montagebefestigungen innerhalb des vorgegebenen Bereiches (500 mm rechts und links vom Kastenende)
• Bündiger Abschluss des Beschwerungsprofils in eingefahrenem Zustand mit der ScreenCase Unterseite
• Wartungsfreier Rohrmotor (Deutscher Industriestandard, Schutzart IP 44, 230 V) mit konfigurierbaren Endeinstellungen gewährleistet höchste Betriebssicherheit und -dauer
• Schwingungsgedämpfte Lagerung der Welle für optimale Laufruhe
• Automatische Endabschaltung bei Tuchein- und -ausfahrt mit beliebigem Zwischenstopp
• Alternativ: Manueller Handkurbelbetrieb mit selbst hemmendem Schneckengetriebe und abnehmbarer Handkurbel

---

Formate

Wir fertigen jeden Auftrag individuell an. Sonderformate gehören zu unserem Handwerk, Sie haben dadurch keine Extrakosten!

In den Tabellen finden Sie die gängigen Formate zur Orientierung:

Bildverhältnis 1:1

Bildwand- Formate in mm (B x H)	Kastenmaße in mm (B x H x L)	Gewicht in kg
2.000 x 2,000	120 x 120 x 2,076	20
2.500 x 2.500	120 x 120 x 2.576	25
3.000 x 3.000	120 x 120 x 3.076	31
3.500 x 3.500	120 x 120 x 3.576	42
4.000 x 4.000	120 x 120 x 4.076	49

Bildverhältnis 4:3

Bildwand- Formate in mm (B x H)	Kastenmaße in mm (B x H x L)	Gewicht in kg
2.000 x 1.500	120 x 120 x 2.076	19
2.500 x 1.875	120 x 120 x 2.576	23
3.000 x 2.250	120 x 120 x 3.076	28
3.500 x 2.625	120 x 120 x 3.576	30
4.000 x 3.000	120 x 120 x 4.076	48

Bildverhältnis 16:9

Bildwand- Formate in mm (B x H)	Kastenmaße in mm (B x H x L)	Gewicht in kg
2.000 x 1.125	120 x 120 x 2.076	17
2.500 x 1.407	120 x 120 x 2.576	19
3.000 x 1.688	120 x 120 x 3.076	27
3.500 x 1.969	120 x 120 x 3.576	37
4.000 x 2.250	120 x 120 x 4.076	45

Bildverhältnis 16:10

Bildwand- Formate in mm (B x H)	Kastenmaße in mm (B x H x L)	Gewicht in kg
2.000 x 1.250	120 x 120 x 2.076	18
2.500 x 1.563	120 x 120 x 2.576	19
3.000 x 1.875	120 x 120 x 3.076	28
3.500 x 2.188	120 x 120 x 3.576	38
4.000 x 2.500	120 x 120 x 4.076	46

---

Optionen

• Aufputzdrehkombination (AUF-HALT-AB
• Unterputzdrehkombination (AUF-HALT-AB)
• Unterputz- / Aufputzschlüsselschalter
• Motorsteuergerät zur Anbindung an bauseitige Mediensteuerung oder Control Box
• Funkfernsteuerungsset mit einem Handsender
• Schwarze Umrahmung der Bildwandfläche für exakte Bildfeldbegrenzung
• Schwarzer Vor- und / oder Nachlauf
• Projektionsfläche vorne oder hinten abrollend
• Motor standardmäßig rechts (auf Wunsch kostenneutral links)
• Andere Pulverbeschichtung des ScreenCase nach RAL-Classic-Farbtabelle
• Verschiedene Projektionstücher (maskierbar, Rückpro, mikroperforiert etc.)
• Profi-Classic-Boxvariante mit separatem Einbauschutzkasten (vorab Einbau der Box während der Bauphase in noch nicht vorhandene Decken)
